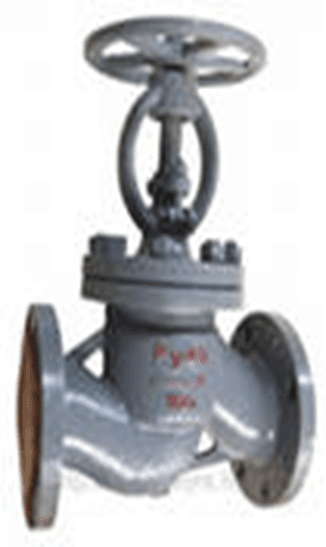

Вентили запорные фланцевые стальные J41H-25 TJ (Ру-25) (облегченные)

Бренд: TIANJIN
Производство: Китай
Модификаций: 6
Цена: от 13 900 ₸

Модификации и цены

ДУ / Размер	Масса, кг	Длина, мм	Цена
20	4	150	13 900 ₸
25	4.8	160	14 870 ₸
32	6.4	180	19 180 ₸
40	9.4	195	20 020 ₸
50	12.8	225	24 330 ₸
65	20.6	285	35 860 ₸

ДУ / Размер: 2013 900 ₸
Масса, кг: 4Длина, мм: 150
ДУ / Размер: 2514 870 ₸
Масса, кг: 4.8Длина, мм: 160
ДУ / Размер: 3219 180 ₸
Масса, кг: 6.4Длина, мм: 180
ДУ / Размер: 4020 020 ₸
Масса, кг: 9.4Длина, мм: 195
ДУ / Размер: 5024 330 ₸
Масса, кг: 12.8Длина, мм: 225
ДУ / Размер: 6535 860 ₸
Масса, кг: 20.6Длина, мм: 285

Характеристики

Бренд - Tianjin
Номинальный диаметр DN - 20-80мм
Номинальное давление PN - 25 бар
Температура рабочей среды - от -40 до +425°C
Рабочая среда - вода, пар, газ, нефтепродукты
Направление подачи рабочей среды - стрелка на корпусе клапана
Управление - штурвал
Присоединение к трубопроводу - фланцевое
Класс герметичности - А ГОСТ 9544-2015
Сферы применения - водоснабжение, промышленность, Системы отопления
Тип присоединения - фланцевый
Материал корпуса - углеродистая сталь
Страна производитель - Китай
для монтажа:
Фланец плоский Ду50-200мм Ру16 корпус - сталь 20, тип 01, ряд 1, исполнение В, ГОСТ 33259-2015
Прокладка ПОН-Б Ду50-200мм исп. А фланец Ру16 ГОСТ 15180-86
Прокладка Ду50-200мм исп. А Ру16 резиновая плоская ТМКЩ ГОСТ 15180-86
Болт стальной М16-М20 ГОСТ 7798-70 DIN 933
Гайка стальная М16-М20 шестигранная DIN 934 (5915/5927)
Клапан запорный сальниковый 15с22нж предназначен для полного перекрытия потока рабочей среды в трубопроводе. При вращении штурвала по часовой или против часовой стрелки вращательное движение передается на шпиндель, и закрепленный на нем диск закрывает или отрывает проходное отверстие в корпусе.
